CT 정도관리

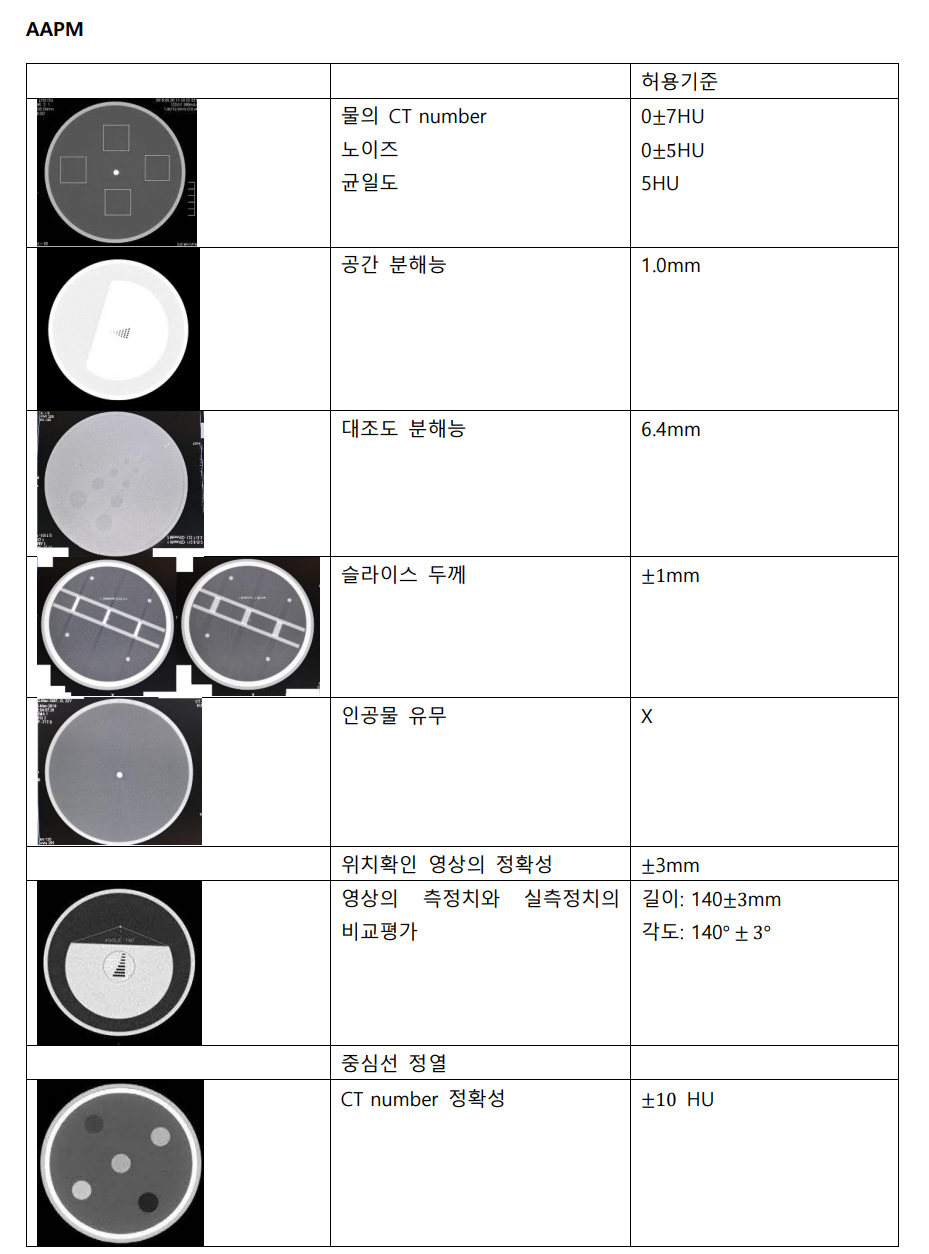

CT의 정도관리는 AAPM (American Association of Physicist in Medial) 팬텀을 이용해 성능평가를 한다.



원통형의 직경 21.6cm 아크릴 재질 팬텀








팬텀촬영조건: 120kVp, 250mAs, 10mm callimation, 25cm scan FOV, 25cm display FOV, standard reconstruction algorithm

























물의 CT number와 노이즈를 측정할 때 중앙 주변의 4cm x 4xm 크기의 ROI를 그려 CT number를 측정한다. 균일도를 측정할 때는 동일한 ROI를 4개 그려 CT number를 측정한다.

공간 분해능을 측정하기 위해서는 영상의 중앙에 위치한 작은 hole의 크기 (0.4mm, 0.5mm, 0.6mm, 0.75mm, 1.0mm, 1.25mm, 1.5mm, 1.75mm)를 식별한다.

대조도 분해능을 측정하기 위해서는 영상의 중앙에 위치한 hole의 크기 (3.2mm, 6.4mm, 9.5mm, 12.7mm, 19.1mm, 25.4mm)를 식별한다.

슬라이스 두께 측정하기 위해서는 5mm이나 10mm를 사용해 측정한다.

인공물은 팬텀에 없어야 한다.

중심선 정열은 그리드를 사용해 영상의 정중앙에 그리드의 정중앙이 일치하는지 확인해야 한다.

영상의 측정치와 실측정치의 비교할 때는 길이와 각도를 측정한다. 길이를 측정할 때 아크릴판의 직선부의 거리를 측정하고, 각도를 측정할 때는 MTF 측정용 철사줄과 아크릴판 직선부의 양쪽 끝 부분을 연결하는 각도를 측정한다.

CT number 직선성을 측정할 때는 나일론, 폴리에틸렌, 폴리스틸렌, 아크릴, 폴리카보네이트 부위에 ROI를 그려 CT number를 측정한다.
